Máy khắc laser SMT tự động M-900
Máy khắc laser SMT tự động M-900 là Máy in tự động hoàn toàn trực tuyến. Đây là thiết bị chuyên nghiệp để in mã vạch 1D, mã QR, văn bản, ký hiệu hoặc hình ảnh lên bề mặt mạch in PCB.
●
Tạo mã vạch 1D và 2D chất lượng cao, văn bản, logo, ký tự quang học, v.v.
●
Có 4 loại laser (CO2, UV, xanh lá cây và sợi quang) để đạt hiệu suất tối ưu.
●
Hỗ trợ cấu hình đầu kép trên và dưới để tăng tính linh hoạt và hiệu suất.
●
Cấu hình camera kép tiêu chuẩn, đọc và đánh dấu đồng thời để nâng cao chất lượng hình ảnh.
thông lượng và chất lượng
●
Được trang bị hệ thống phát hiện khói
●
Vỏ bọc an toàn với công tắc khóa liên động giúp ngăn ngừa ô nhiễm khu vực sản xuất.
●

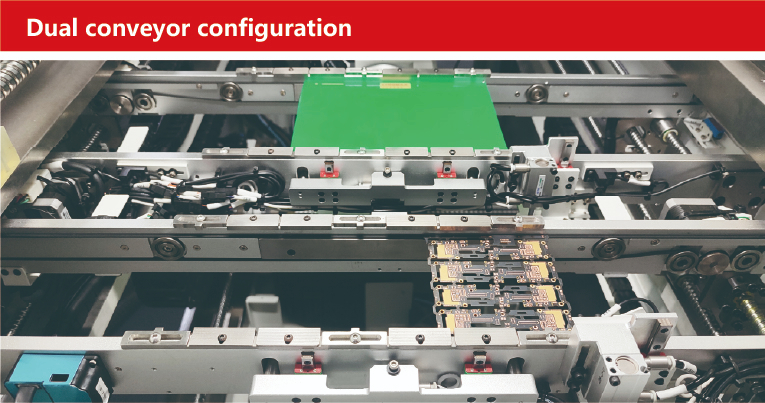

Tùy chọn cấu hình băng tải kép cho năng suất cao hơn và tính linh hoạt cao hơn.
●
Trục Z tùy chọn giúp tăng thêm tính linh hoạt khi đánh dấu trên các chi tiết có độ cao khác nhau.
●
Bộ lọc bụi riêng biệt được trang bị tiêu chuẩn.
●
Hiệu suất cao, tạo ra các dấu ấn chất lượng cao, dễ bảo trì.
THÔNG SỐ KỸ THUẬT
Mã số sản phẩm
M2-900L
M2-940L
M2-945L
M2-960L
Loại Laser
CO2
Tia cực tím
Màu xanh lá
Sợi
Bước sóng
10,6 (μm)
355 (nm)
532 (nm)
1064 (nm)
Công suất đầu ra của laser (W)
5/10
5/10
5/10
10/20/30
Đường kính điểm laser (μm)
80, 110, 140
15
Tốc độ quét (mm/s)
6.000
5.000
Độ lặp lại (μm)
±20
Khoảng cách từ mặt trên của PCB (mm)
25
Khoảng cách từ mặt đáy PCB đến bề mặt tiếp xúc (mm)
20
Chiều cao băng tải (mm)
900±50
Đầu đọc mã vạch
Phát hiện CCD trực tuyến
Loại mã vạch
Mã RSS 1D, 2D, số, văn bản, đồ họa
Vật liệu áp dụng
Nhựa, Cao su, Nhựa dẻo & Giấy
Nhựa, Cao su, Nhựa dẻo, Giấy và Kim loại
Độ dày PCB / chất nền (mm)
0,2 ~ 6
Kích thước PCB tối thiểu (mm)
50 × 50
Kích thước PCB tối đa (mm)
Băng tải đơn
：
750(X) x 580(Y) với Flipper Tiêu chuẩn
：
480(X) x 460(Y) với tùy chọn cần gạt
：
510(X) x 460(Y)
Diện tích đánh dấu trên băng tải đơn (mm)
Mặt trên: 530(X) x 580(Y)
Mặt trên: 500(X) x 580(Y)
Mặt trên: 530(X) x 580(Y)
Mặt đáy: 510(X) x 580(Y)
Mặt đáy: 480(X) x 580(Y)
Mặt đáy: 510(X) x 580(Y)
Với cần gạt: 480(X) x 450(Y)
Khu vực đánh dấu trên băng tải kép (mm)
Mặt trên: 480(X) x 260(Y)
Mặt trên: 420(X) x 260(Y)
Mặt trên: 450(X) x 260(Y)
Mặt đáy: 400(X) x 260(Y)
Mặt đáy: 350(X) x 260(Y)
Mặt đáy: 380(X) x 260(Y)
Băng tải kép
Lựa chọn
Tự động điều chỉnh trục Z
Lựa chọn
Bộ lật bảng tích hợp
Tùy chọn (không tương thích với tùy chọn đầu kép)
Camera trường nhìn rộng
Lựa chọn
Nhận thức thông minh
Lựa chọn
Máy hút bụi hiệu suất cao
Lựa chọn
Nguồn sáng laser kép (đầu kép, được ký hiệu là DH trên số hiệu sản phẩm).
Tùy chọn (không tương thích với bộ lật bàn phím tích hợp)
Loại làm mát
Làm mát bằng không khí
Làm mát bằng không khí / Làm mát bằng nước
Làm mát bằng không khí
Nguồn điện
220V / một pha / 50Hz / 8A
Áp suất không khí (bar)
6
Trọng lượng (kg)
Khoảng 1000
Kích thước (mm)
1100(Rộng)×1.675(Sâu)×1.535(Cao)
Băng tải một tầng

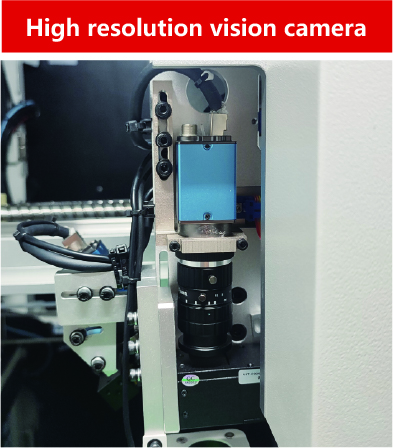

Camera quan sát độ phân giải cao

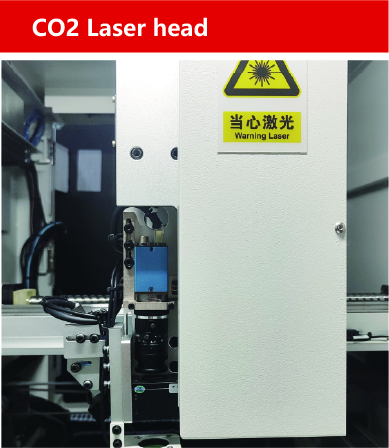

CO 2 Đầu laser

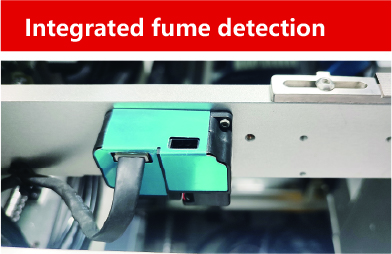

Phát hiện khói tích hợp
Hệ thống thu gom bụi

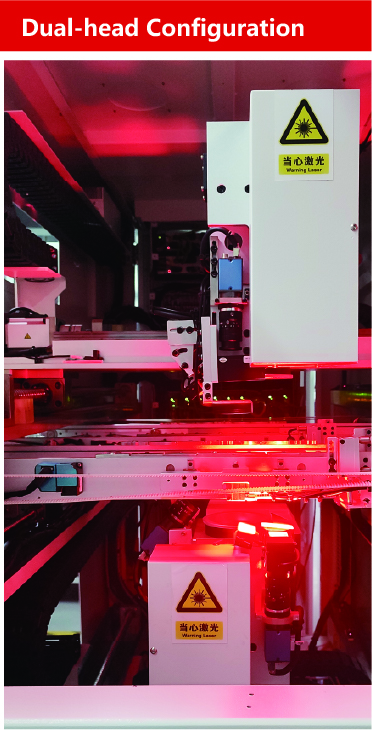

Cấu hình hai đầu
Mạng IPv6 được hỗ trợ
