Máy khử khí chân không SMT N-800A
Đóng góiVàPhù hợp Lớp phủlà các quy trình được triển khai để tăng cường độ tin cậy của các sản phẩm điện tử, các lỗi bong bóng có thể gây ra hỏng hóc sớm cho các mạch điện tử. Nhiều yếu tố góp phần gây ra các lỗi bong bóng trong các quy trình đóng gói/phủ lớp bảo vệ, do đó, việc loại bỏ các bong bóng là một nhiệm vụ vô cùng khó khăn. Với nhiều năm kinh nghiệm trong lĩnh vực đóng gói và phủ lớp bảo vệ, Youngpool Technology đã thiết kế và phát triển một giải pháp để giải quyết lỗi bong bóng - dòng N-800AHệ thống khử khí chân không tự động.N-800A là hệ thống khử khí trực tuyến sử dụng nguyên lý chân không giúp giảm thiểu hiệu quả các khuyết tật bong bóng, cho phép sản xuất các sản phẩm điện tử không có bong bóng đáp ứng nhiều tiêu chuẩn độ tin cậy công nghiệp khác nhau.
â— Cấu hình nội tuyến để dễ dàng tích hợp vào dây chuyền sản xuất
â— Cấu hình một làn-một buồng
â— Việc khử khí được thực hiện bằng cách sử dụng chân không và nhiệt
â— Hồ sơ chân không có thể điều chỉnh
â— Kích thước PCB tối đa: 500mm x 500mm
â— Dễ dàng vận hành
THÔNG SỐ KỸ THUẬT
|
Kích thước PCB |
PCB áp dụng（mm） |
500 × 500 |
|
Giải phóng mặt bằng（mm） |
50 |
|
|
Khoảng sáng gầm（mm） |
50 |
|
|
Trọng lượng PCB tối đa（kg） |
3,5 |
|
|
Thông số kỹ thuật băng tải |
Chiều rộng băng tải（mm） |
100-500 |
|
Chiều cao chuyển giao（mm） |
900±20 |
|
|
Loại băng tải |
Băng tải xích
|
|
|
Hướng chuyển |
Từ trái sang phải |
|
|
Phương pháp chuyển nhượng |
Chuyển chuỗi | |
|
Thời gian chuyển nhượng（mm/giây） |
Tối đa 500 |
|
|
SMEMA |
Tiêu chuẩn |
|
|
Chức năng |
Ứng dụng áp dụng |
Lớp phủ bên dưới và lớp phủ bảo vệ |
|
Độ nhớt của vật liệu |
9.000 cps hoặc thấp hơn |
|
|
Hiệu suất bơm chân không（m³/h） |
60 |
|
|
Mức chân không tối đa（Pa） |
4 |
|
|
Thời gian chu kỳ khử khí điển hình（Giây） |
40-300 |
|
|
Kích thước và Kiểm soát |
Kiểm soát và giao diện người dùng |
Máy tính cá nhân công nghiệp |
|
Kích thước（mm） |
1050（T）×1700（L）×1500±20（H） |
|
|
Cân nặng（kg） |
1100 |
|
|
Yêu cầu về điện |
Điện áp |
Ba pha, 380V, 50Hz |
|
Quyền lực（kW） |
4 |
|
|
Tùy chọn và Phụ kiện |
Giám sát hình ảnh CCD |
Có sẵn dưới dạng Tùy chọn |
|
MES |
Có sẵn dưới dạng Tùy chọn |
|
|
Thoát khí hỗ trợ nhiệt |
Có sẵn dưới dạng Tùy chọn |
|
|
Băng tải trả lại bên dưới |
Có sẵn dưới dạng Tùy chọn |
Minh họa về hiệu ứng thoát khí

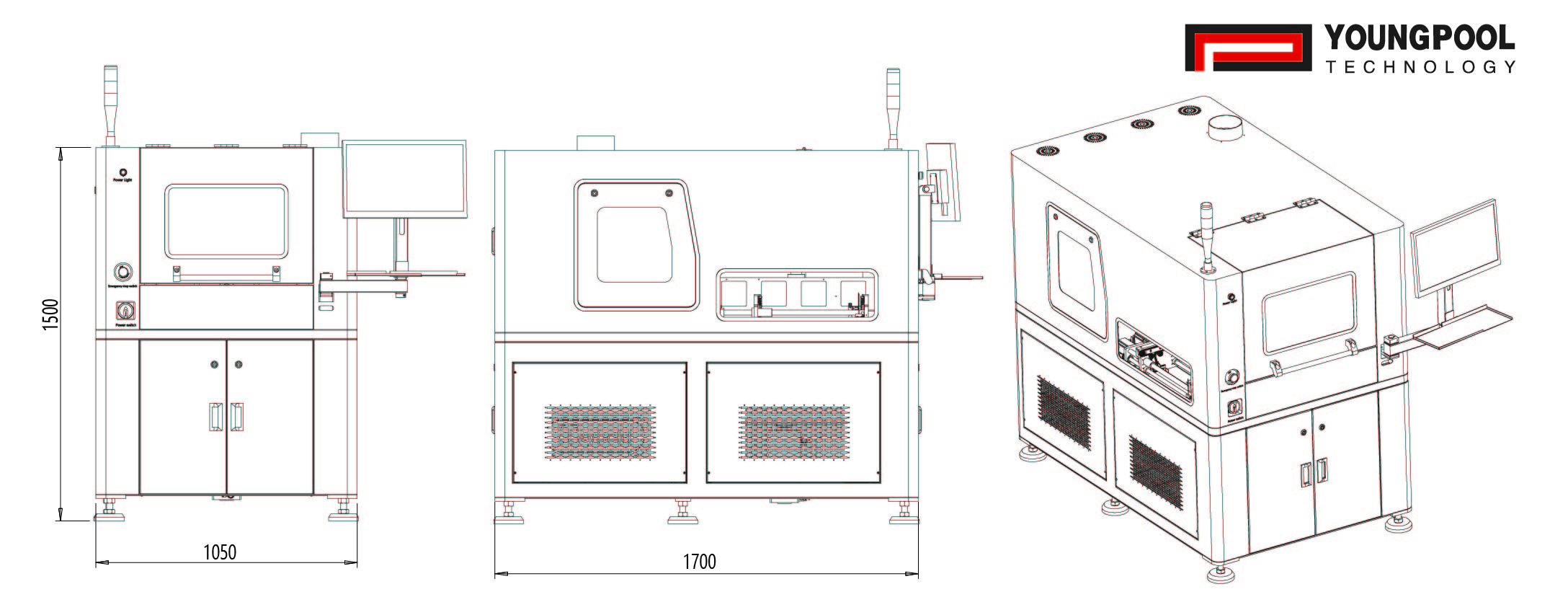

Kích thước máy khử khí chân không
â— Xuất bản vào tháng 2 năm 2024, Mọi quyền được bảo lưu
â— Tất cả các thông số kỹ thuật có thể thay đổi do sự phát triển hoặc tiến bộ kỹ thuật. Nếu có thắc mắc về sản phẩm của chúng tôi, vui lòng liên hệ với Youngpool Technonlogy (information@youngpool.com) hoặc đại diện địa phương của chúng tôi
