Máy khử nhiễu PCB Laser nội tuyến
Với sự phát triển của ngành công nghiệp sản xuất điện tử, thiết kế PCB đang hướng tới hình dạng mỏng và nhẹ hơn. Khối lượng xuất xưởng của các PCB có độ dày dưới 0,8mm đang tăng lên hàng năm, đặt ra yêu cầu cao hơn đối với các quy trình tách tấm. Các phương pháp tách tấm truyền thống không còn đáp ứng đầy đủ các yêu cầu về độ chính xác và độ tin cậy.
Để đạt được khả năng tách tấm nhanh chóng, ít gây ứng suất và linh hoạt, Youngpool Technology tự hào giới thiệu Máy tách tấm bằng laser LD-4.
Máy được trang bị laser xanh tiêu chuẩn 60W, cho phép cắt tốc độ cao và chính xác, hỗ trợ cả chế độ vận hành trực tuyến và ngoại tuyến, mang lại sự linh hoạt cho nhiều kịch bản sản xuất khác nhau. Ngoài ra, thiết kế nhỏ gọn, với chiều rộng dưới 0,8 mét, giúp tiết kiệm hiệu quả không gian dây chuyền sản xuất quý giá.
● Hỗ trợ các chế độ hoạt động trực tuyến/ngoại tuyến
● Laser tiêu chuẩn 60W cho khả năng tách tấm tốc độ cao
● Cắt chính xác không gây ứng suất cơ học
● Độ chính xác cắt <0,05mm
● Bảo vệ an toàn nhiều lớp giúp loại bỏ ô nhiễm ánh sáng
● Hệ thống loại bỏ bụi thông minh
● Lập trình đồ họa
● Ray dẫn hướng ba giai đoạn
● Chiều rộng máy: 0,77 mét
THÔNG SỐ KỸ THUẬT
Mã số sản phẩm
LD-4
Loại Laser
Tiêu chuẩn: Laser xanh lá cây, 60W, xung nano giây
Kích thước sản phẩm tối đa (mm)
270mm*300mm (Bao gồm cả phụ kiện)
Kích thước sản phẩm tối thiểu (mm)
50mm*50mm (Bao gồm cả phụ kiện)
Độ dày sản phẩm (mm)
Tối đa 1,2mm
Độ dày của vật cố định (mm)
Tối đa 18mm
Phạm vi hoạt động (mm)
200mm*240mm
Độ chính xác cắt (mm)
＜
0,05
Tuổi thọ của laser
>
20000 giờ
Phương pháp cắt
Quét điện kế
Phần mềm hệ thống điều khiển
Điều khiển chuyển động, laser và thị giác tích hợp
Nguồn điện
220V/50Hz/4KVA
Áp suất không khí
5kgf/cm²
Môi trường hoạt động
15℃-35℃
Trọng lượng (kg)
800
Kích thước (mm)
770(Rộng) x 1520,5(Sâu) x 1700(Cao)

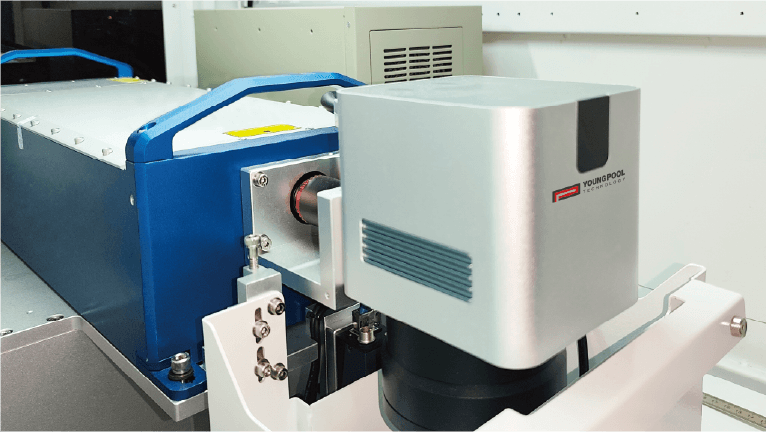

Tùy chọn: Tia laser UV, 30W, xung nano giây

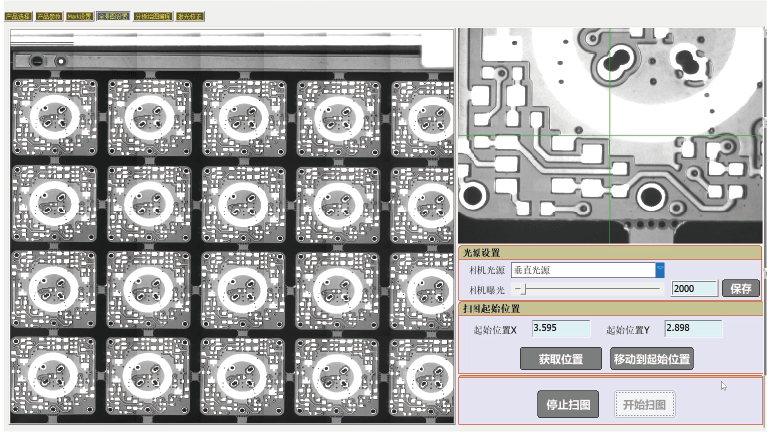

Quét một chạm với lập trình hình ảnh

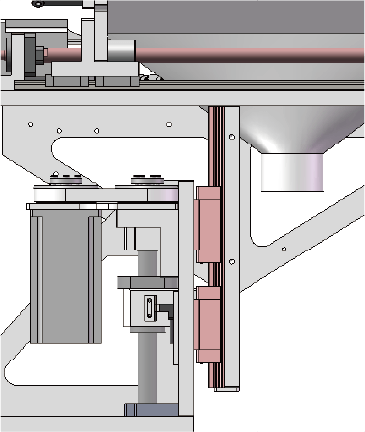

Trục Z có thể lập trình với chiều cao điều chỉnh được

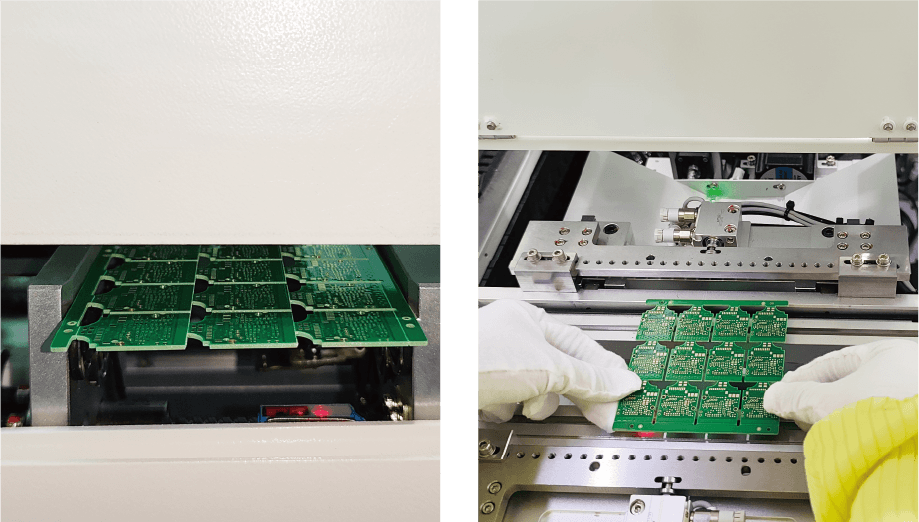

Hỗ trợ cả chế độ hoạt động trực tuyến và ngoại tuyến.

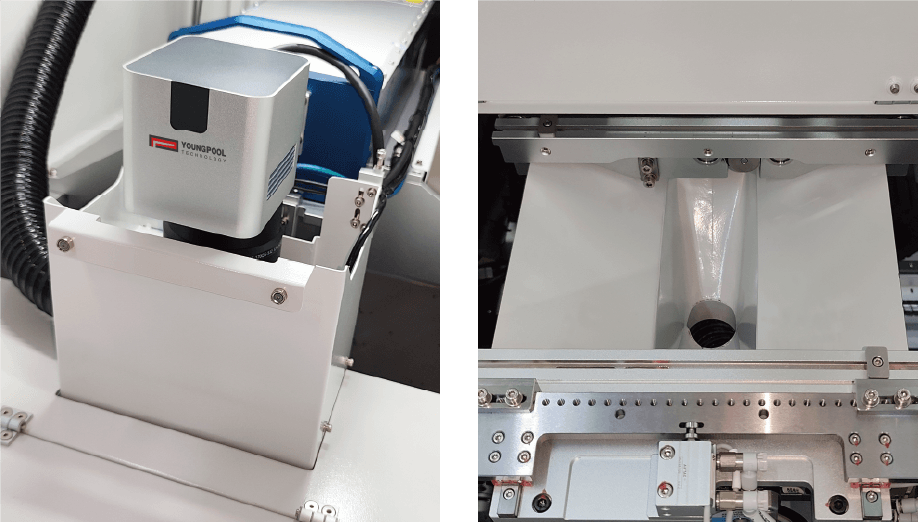

Hệ thống thu gom bụi hiệu quả cao

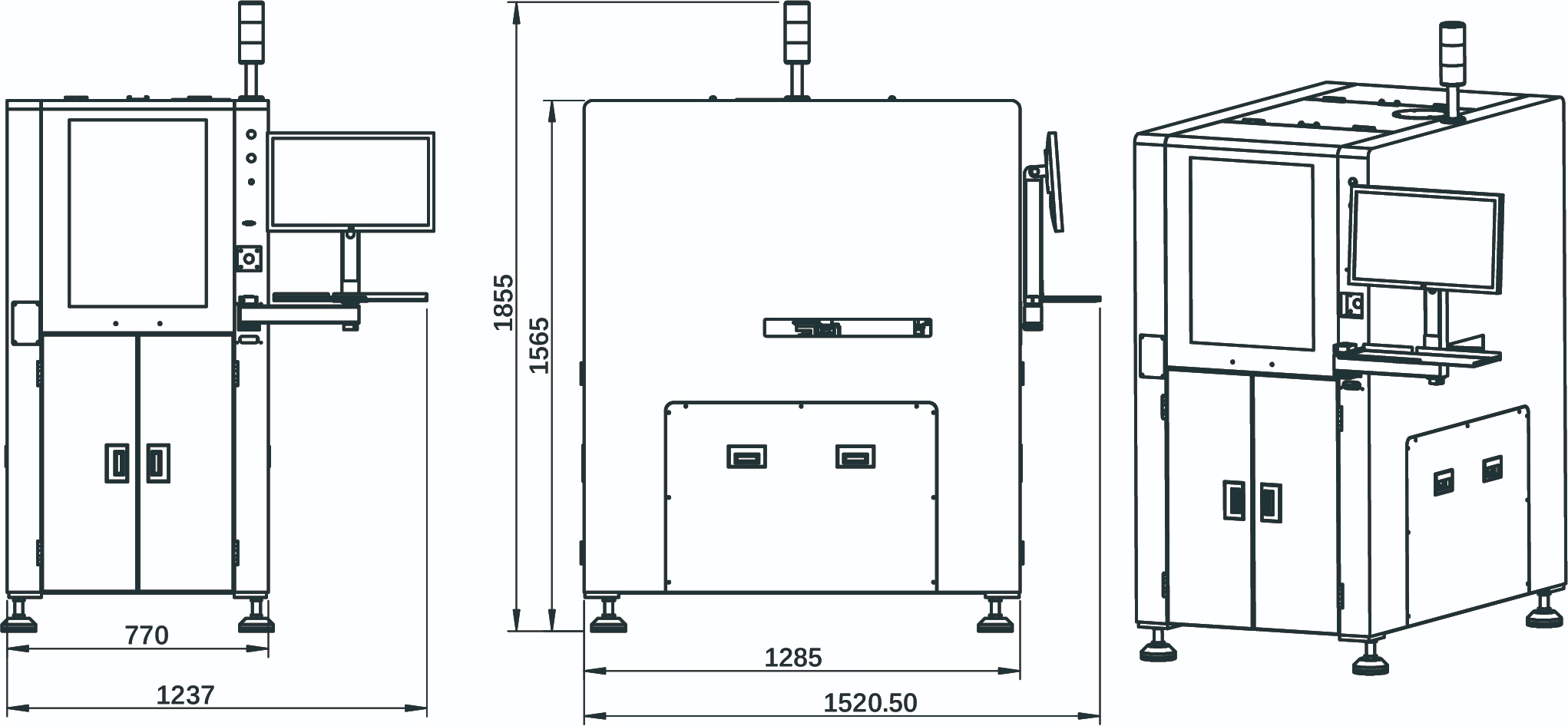

Kích thước
Mạng IPv6 được hỗ trợ
