Máy hàn nối SMT tự động L-4
Tất cả các quy trình SMT đều đã được cải tiến qua nhiều năm, ngoại trừ quy trình nối cuộn linh kiện. Vấn đề nâng cao hiệu quả, chất lượng mối nối cao hơn, không có mối nối linh kiện sai vẫn chưa được giải quyết triệt để và thường bị bỏ qua.
Máy hàn nối thông minh L-4 được đánh giá cao của YoungPool Technology có thể đáp ứng hoàn hảo mọi yêu cầu! Nó không chỉ đáp ứng chức năng tích hợp MES của khách hàng mà còn dễ vận hành với độ chính xác cao, ổn định và đáng tin cậy. L4 có thời gian chu kỳ hàn nối cực ngắn, khả năng kiểm tra LCR tuyệt vời và năng suất sản phẩm hoàn chỉnh (FPY) rất cao, hoạt động tốt với bất kỳ máy cấp liệu nào của các thương hiệu khác nhau, khiến L-4 trở thành công cụ thông minh không thể thiếu cho ngành công nghiệp sản xuất điện tử SMT hiện nay.
● Hỗ trợ băng keo linh kiện rộng 8mm
● Hỗ trợ độ dày băng keo linh kiện từ 0,25-1,25mm.
● Hỗ trợ túi sâu đến 2,5mm.
● Tỷ suất lợi nhuận trên mỗi cổ phiếu (FPY) xuất sắc, lên đến 98%.
● Trang bị tiêu chuẩn với hệ thống thị giác thông minh.
● Tùy chọn kiểm tra LCR cho tụ điện và điện trở.
● Thiết kế trục X/Y/Z độc lập để kiểm chứng LCR.
● Đầu dò đo LCR tự điều chỉnh cho các linh kiện có kích thước từ 0,1005 inch.
● Tự động phát hiện khe trống với các trạm cắt sẵn và xác minh khoảng cách giữa các linh kiện.
● Hoạt động liên tục lên đến 12-16 giờ sau khi sạc đầy.
● Tích hợp MES với khả năng kết nối qua Wi-Fi hoặc cổng mạng trực tiếp.
THÔNG SỐ KỸ THUẬT
|
Nối băng keo hệ thống |
Độ lặp lại trục X ( mm () |
±0,01 |
|
Độ lặp lại trục Y ( mm () |
±0,02 |
|
|
Độ chính xác định vị của băng dính ( mm () |
±0,2 |
|
|
Thông tin về băng linh kiện |
Chiều rộng băng linh kiện ( mm () |
8 |
|
Khoảng cách giữa các linh kiện ( mm () |
2/4 |
|
|
Chiều rộng tối đa của hốc linh kiện. ( mm () |
4.1 |
|
|
Độ dày băng linh kiện ( mm () |
Giấy 0,25~1,25, Băng dính dập nổi 0,25~2,5
|
|
|
Hệ thống băng tải |
Chiều cao băng tải ( mm () |
930±15 |
|
Thiết bị tua lại |
cần tua lại |
Loại tiêu chuẩn: một cần tua lại, tùy chọn: hai cần tua lại. |
|
Kích thước cuộn phim ( mm () |
Đường kính tối đa Ø380 ， Tùy chọn Ø500 |
|
|
Tải trọng tối đa ( kg () |
Tối đa 20 |
|
|
Chế độ giải mã |
Camera quét mã vạch gắn trên cần tua phim
|
Không bắt buộc |
|
|
|
|
|
Tốc độ ghép nối |
Thời gian chu kỳ (giây) |
≤7S ( không bao gồm thời gian kiểm tra LCR và thời gian nạp liệu thủ công. () |
|
Khả năng ghép nối |
Ghép nối FPY |
98% |
|
Khoảng cách nối ( mm () |
0,1±25% |
|
|
Chiều dài băng linh kiện tối thiểu. ( mm () |
140 |
|
|
Kiểm soát phần mềm |
Nhận dạng bước răng linh kiện tự động |
Tiêu chuẩn |
|
So sánh kích thước linh kiện |
Tiêu chuẩn |
|
|
Trình hướng dẫn nhập BOM |
Tiêu chuẩn |
|
|
OCR |
Không bắt buộc |
|
|
LCR |
Độ chính xác đo lường |
±0,05% |
|
Phạm vi đo |
L ： 0μH-1000H ， C ： 0pF-20mF ， R ： 0Ω-20MΩ |
|
|
Phương pháp đo lường |
Giá trị đo hai phía |
|
|
Tỷ lệ đậu bài kiểm tra |
95% ( 01005 Linh kiện () |
|
|
Điện |
Chế độ cấp nguồn |
Pin Lithium 24V DC 50Ah |
|
Thời lượng pin (khi sạc đầy) ( h () |
12-16 |
|
|
Quyền lực ( Tây () |
Tối đa 120 |
|
|
Cơ sở Yêu cầu |
Cân nặng ( Kg () |
87 |
|
Kích thước tham chiếu ( mm () |
540(Rộng) × 517(Dài) × 1455(Cao) |
|
|
Các cấu hình khác là tùy chọn |
Tùy chỉnh MES, Máy in mã vạch, Chức năng dừng cuộn linh kiện, Chức năng cảm biến tốc độ quay, Chức năng chống lỗi cho cần cuộn, Chức năng đo chiều cao bằng laser, Thiết bị tự động trả về, Cấp nguồn trực tiếp, Sạc không dây, Nền tảng chuyển động, Nền tảng chuyển động tải nặng. |
|
Hình minh họa hệ thống nối tự động

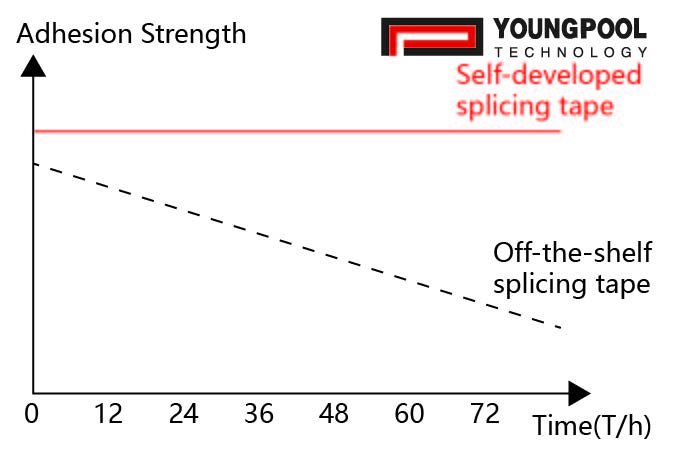

[ĐẶC ĐIỂM CỦA BĂNG GHI ÂM]

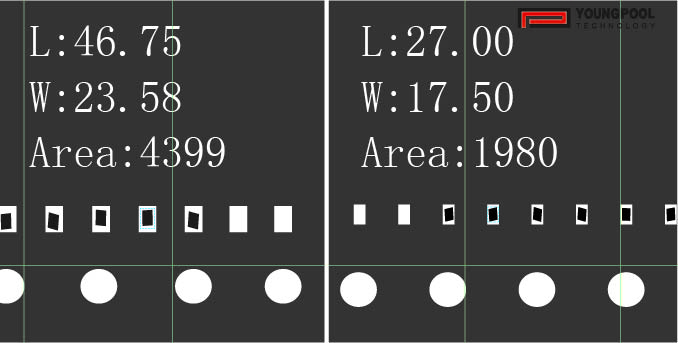

[NHẬN DIỆN KÍCH THƯỚC THÀNH PHẦN]

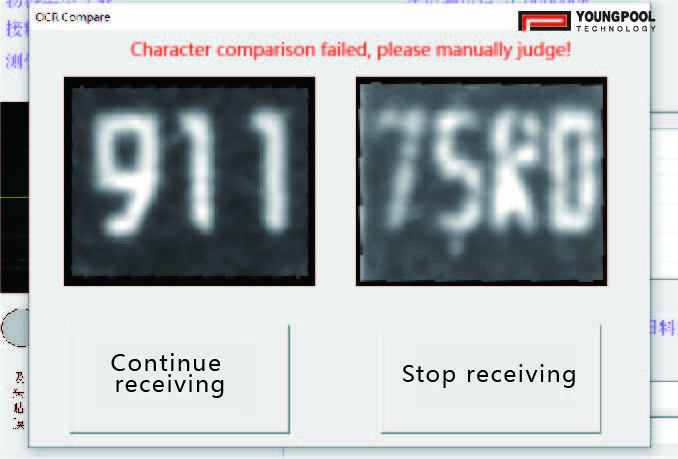

[OCR]

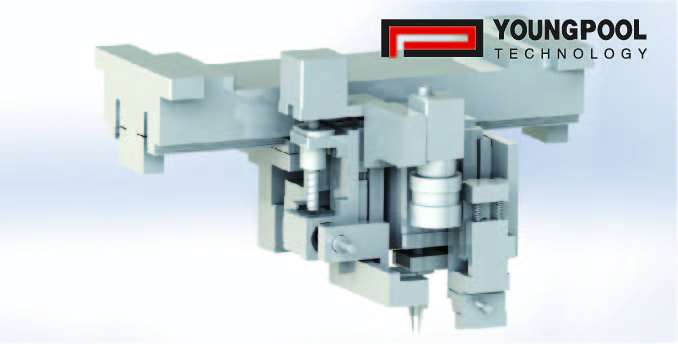

[THIẾT KẾ CHUYỂN ĐỘNG ĐỘC LẬP: HỆ THỐNG THỊ GIÁC,]
[THIẾT BỊ ĐO LCR, THIẾT BỊ NỐI BĂNG DÍNH.]

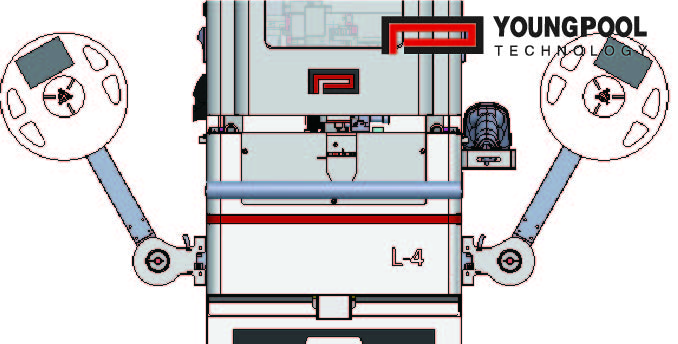

[CUỘN DÂY KÉP] VŨ KHÍ]

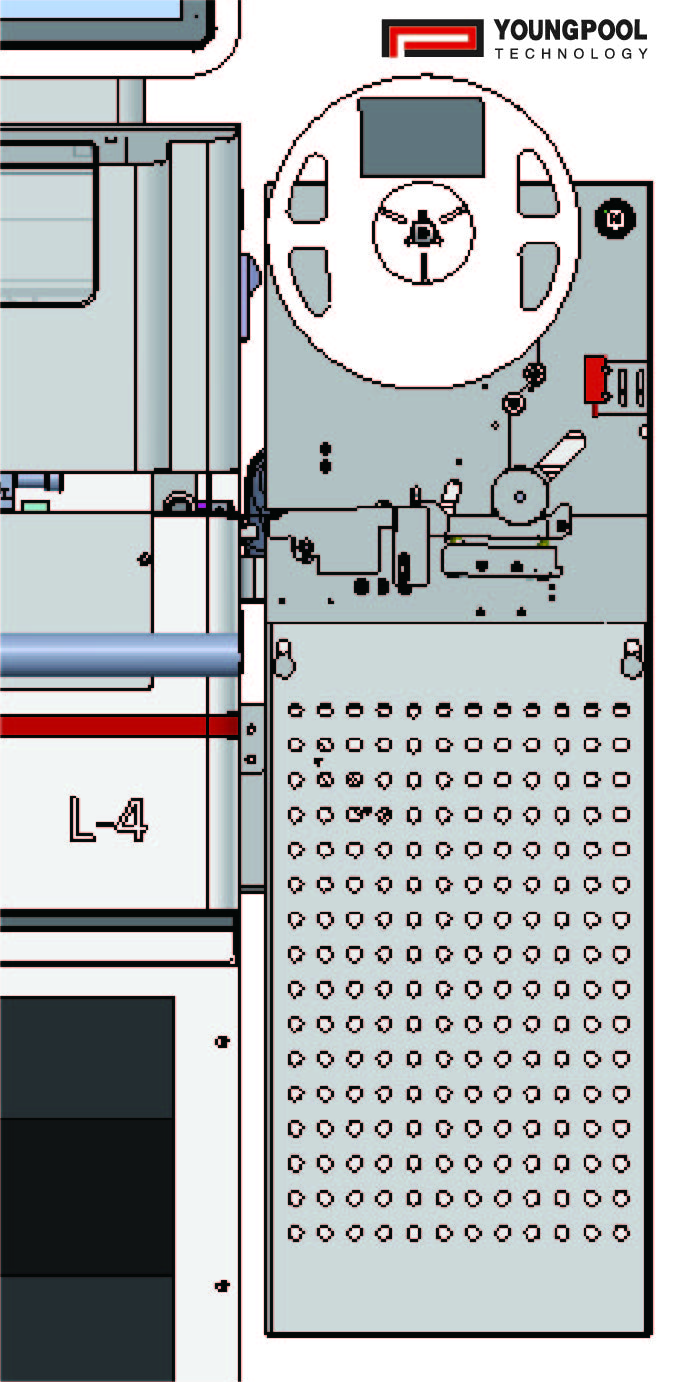

[Bộ phận đảo chiều cuộn phim tự động]

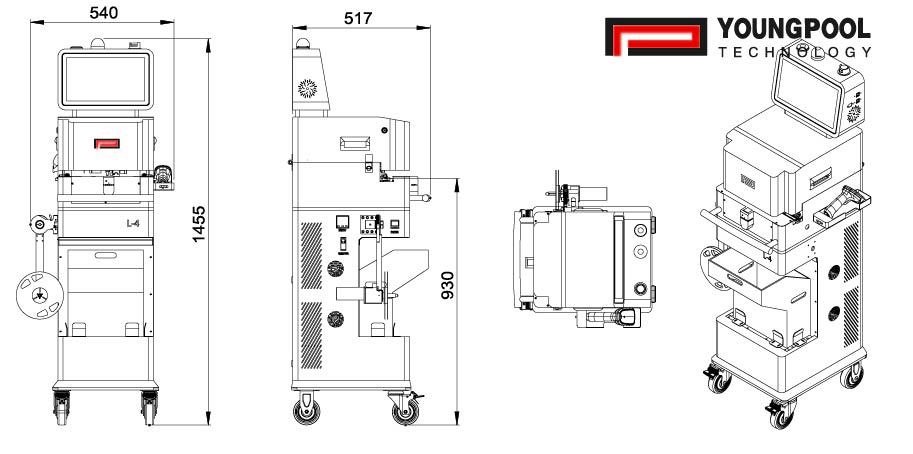

Kích thước máy nối
● Được xuất bản trong Tháng Hai. 202 4 , Bản quyền đã được bảo lưu.
● Tất cả các thông số kỹ thuật có thể thay đổi do sự phát triển hoặc tiến bộ kỹ thuật. Để biết thêm thông tin về sản phẩm, vui lòng liên hệ với Youngpool Technology ( shicx @youngpool.com) hoặc đại diện địa phương của chúng tôi
