Khi các sản phẩm điện tử tiếp tục phát triển theo hướng mỏng hơn, thu nhỏ kích thước và tích hợp cao hơn, các PCB cũng ngày càng trở nên chính xác và nhẹ hơn. Đặc biệt trong lĩnh vực sản xuất thiết bị điện tử tiêu dùng, thiết bị truyền thông và các sản phẩm điện tử mật độ cao khác, độ dày của PCB tiếp tục giảm, với một số bảng mạch có độ dày dưới 0,8 mm. So với các bảng mạch thông thường, PCB mỏng và nhẹ thường có độ bền cơ học thấp hơn, đặt ra yêu cầu cao hơn về kiểm soát ứng suất quy trình và độ chính xác gia công trong quá trình xử lý hạ nguồn. Làm thế nào để tách PCB hiệu quả trong khi kiểm soát tốt hơn tác động của ứng suất xử lý đã dần trở thành mối quan tâm quan trọng đối với các nhà sản xuất điện tử.

Các phương pháp tách bảng mạch truyền thống đối mặt với những yêu cầu quy trình mới

Sau khi hoàn tất quá trình lắp ráp SMT, hàn và các quy trình khác, các PCB riêng lẻ cần được tách ra khỏi tấm bảng mạch. Hiện nay, việc bẻ thủ công và tách bằng máy phay vẫn được sử dụng trong nhiều tình huống sản xuất khác nhau. Tuy nhiên, khi cấu trúc PCB trở nên tinh vi hơn và các sản phẩm điện tử đòi hỏi độ chính xác cao hơn, các phương pháp tách truyền thống đang đối mặt với những thách thức mới về quy trình.

Lấy việc bẻ thủ công làm ví dụ, người vận hành áp dụng lực bên ngoài để tách PCB tại các điểm kết nối. Ứng suất cơ học sinh ra trong quá trình này có thể khó duy trì ổn định. Đối với các PCB mỏng hơn hoặc các bảng mạch đặc biệt nhạy cảm với ứng suất cơ học, điều này có thể làm tăng nguy cơ biến dạng bảng mạch hoặc gây ứng suất lên các mối hàn. Đồng thời, thao tác thủ công phụ thuộc phần nào vào kinh nghiệm của người vận hành, khiến tính nhất quán trong chất lượng tách bảng mạch trở thành một yếu tố cần cân nhắc thêm trong sản xuất hàng loạt.

Tách bảng mạch cơ học truyền thống chủ yếu dựa vào lưỡi cắt, mũi phay và các công cụ cơ học khác. Mặc dù các phương pháp này có thể đáp ứng yêu cầu tách của một số sản phẩm nhất định, nhưng gia công cơ học vốn dĩ liên quan đến lực tiếp xúc, cũng như các yếu tố như độ mòn của công cụ và giới hạn đường chạy dao. Khi PCB trở nên mỏng hơn và cách bố trí linh kiện ngày càng nhỏ gọn, các nhà sản xuất không còn chỉ tập trung vào“việc hoàn thành quy trình tách bảng mạch.” Thay vào đó, sự chú ý lớn hơn đang được đặt vào độ chính xác khi tách, ứng suất xử lý và khả năng thích ứng của quy trình.

Trong bối cảnh ngành công nghiệp này, công nghệ xử lý laser không tiếp xúc đã dần được đưa vào các ứng dụng tách PCB. Bằng cách sử dụng chùm tia laser để xử lý vật liệu, công nghệ này có thể giảm các lực cơ học liên quan đến việc tiếp xúc trực tiếp giữa các công cụ cắt truyền thống và PCB, cung cấp một tùy chọn quy trình tách mới cho các PCB mỏng và PCBA chính xác.

Giải pháp tách bảng mạch bằng laser không tiếp xúc thông minh của Youngpool Technology

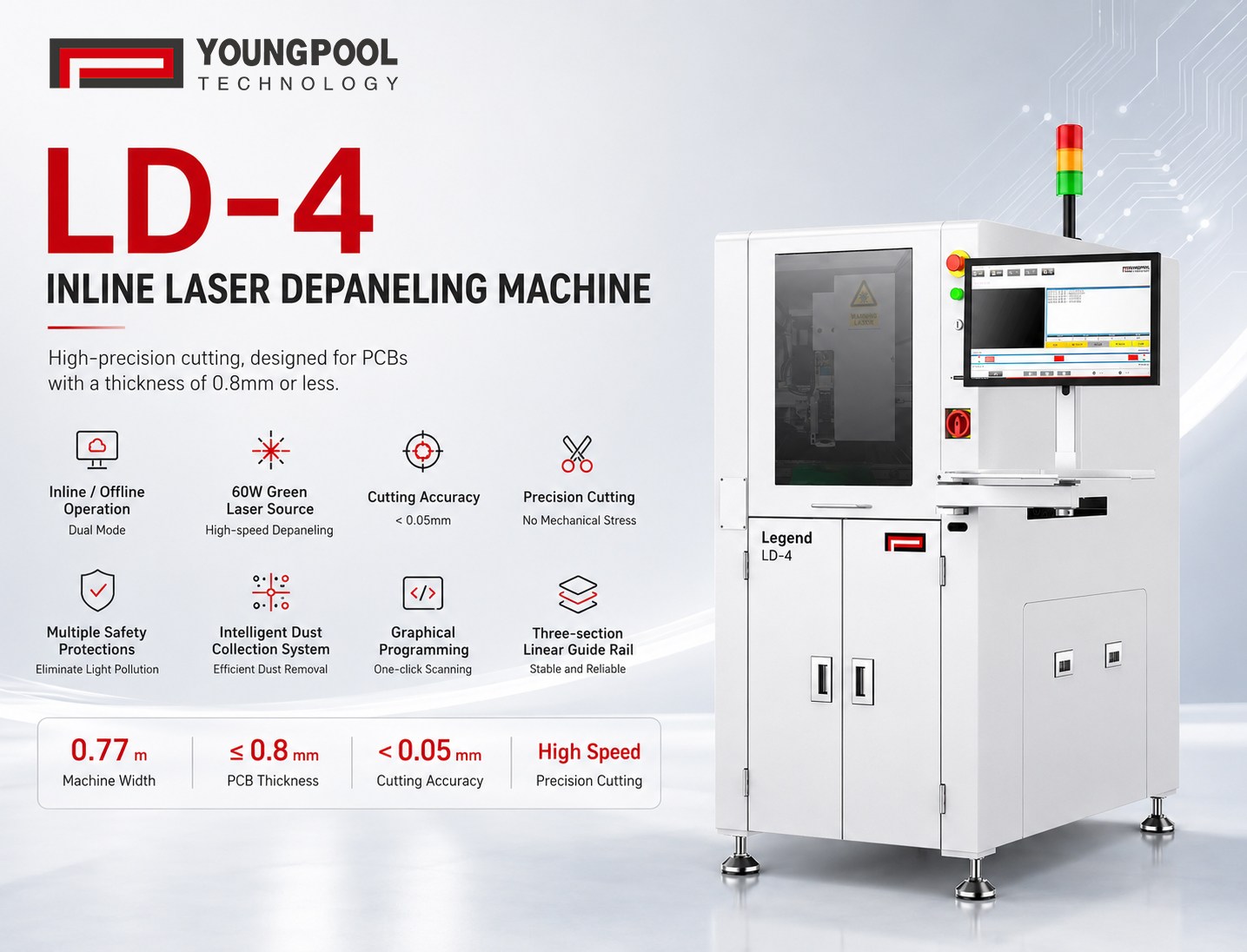

Để giải quyết nhu cầu ngày càng tăng về tách bảng mạch chính xác trong ngành sản xuất điện tử, Youngpool Technology đã phát triển độc lập Máy tách bảng mạch bằng laser LD-4, cung cấp giải pháp xử lý tốc độ cao, ứng suất thấp và linh hoạt choPCB và tách PCBA.

Máy tách bảng mạch bằng laser LD-4 áp dụng phương pháp xử lý laser không tiếp xúc. Được trang bị tiêu chuẩn với laser nanosecond xanh 60W và công nghệ quét điện kế, máy đạt độ chính xác cắt dưới 0,05 mm. Trong quá trình xử lý, tia laser tác động trực tiếp lên vùng vật liệu được chỉ định mà không cần các công cụ cơ học để áp dụng lực bên ngoài nhằm tách rời, từ đó giảm tác động của ứng suất cơ học lên PCB trong quá trình tách. Đối với các sản phẩm PCB mỏng và có cấu trúc tinh vi, phương pháp xử lý này cung cấp một giải pháp tách tinh tế hơn.

Ngoài laser nanosecond xanh 60W tiêu chuẩn, LD-4 cũng có thể được trang bị tùy chọn laser nanosecond UV 30W, cho phép các nhà sản xuất chọn cấu hình phù hợp dựa trên các vật liệu PCB khác nhau và yêu cầu xử lý thực tế. Máy hỗ trợ kích thước sản phẩm tối đa là 270 mm × 300 mm, bao gồm cả đồ gá, và độ dày sản phẩm tối đa là 1,2 mm, cho phép máy đáp ứng các yêu cầu xử lý của các sản phẩm có thông số kỹ thuật khác nhau.

Giá trị ứng dụng của Máy tách bảng mạch bằng laser LD-4 của Youngpool Technology

Việc một máy tách bảng mạch có thể phục vụ hiệu quả cho sản xuất thực tế hay không không chỉ phụ thuộc vào khả năng xử lý của nó mà còn phụ thuộc vào khả năng thích ứng với các chế độ sản xuất khác nhau.

Máy tách bảng mạch bằng laser LD-4 hỗ trợ cả chế độ vận hành trực tuyến và ngoại tuyến. Đối với các dây chuyền sản xuất tự động hóa cao, thiết bị có thể được tích hợp trực tuyến theo kế hoạch của dây chuyền sản xuất. Đối với các ứng dụng liên quan đến nhiều loại sản phẩm và yêu cầu sản xuất linh hoạt hơn, máy cũng có thể hoạt động độc lập ở chế độ ngoại tuyến. Thiết kế chế độ kép này mang lại cho các nhà sản xuất điện tử ở các quy mô và nhịp độ sản xuất khác nhau sự linh hoạt hơn trong ứng dụng.

Đối với việc chuyển đổi sản phẩm và lập trình xử lý, LD-4 tích hợp các hệ thống điều khiển thị giác, laser và chuyển động, hỗ trợ quét hình ảnh một lần nhấp và lập trình đồ họa. So với các phương pháp xử lý truyền thống đòi hỏi cài đặt tham số phức tạp, giao diện đồ họa trực quan hơn có thể giảm độ khó khi thiết lập chương trình khi chuyển đổi giữa các sản phẩm, cho phép thiết bị thích ứng tốt hơn với các yêu cầu sản xuất của PCB với nhiều thông số kỹ thuật.

Trong khi đó, để giải quyết bụi có thể sinh ra trong quá trình xử lý laser, LD-4 Máy tách bảng mạch bằng laser được trang bị hệ thống loại bỏ bụi thông minh và bộ thu gom bụi hiệu suất cao để hỗ trợ quản lý môi trường xử lý. Thiết bị cũng kết hợp nhiều biện pháp bảo vệ an toàn để giảm tác động của việc tiếp xúc với ánh sáng laser đối với môi trường vận hành tại chỗ. Thiết kế trục Z có thể lập trình của máy hỗ trợ điều chỉnh chiều cao xử lý, tăng cường hơn nữa khả năng thích ứng với các sản phẩm và cấu hình đồ gá khác nhau.

Khi không gian sàn sản xuất ngày càng hạn chế trong các cơ sở sản xuất điện tử, kích thước thiết bị cũng trở thành một yếu tố quan trọng trong kế hoạch sản xuất. Với chiều rộng tổng thể chỉ 0,77 mét, LD-4 tích hợp các chức năng xử lý laser, thị giác, điều khiển chuyển động và thu gom bụi trong khi giảm thiểu diện tích chiếm dụng trên dây chuyền sản xuất, mang lại sự linh hoạt hơn cho việc bố trí dây chuyền.

Khi các PCB tiếp tục phát triển theo hướng thiết kế mỏng hơn và chính xác hơn, các quy trình tách bảng mạch cũng phải tiến bộ tương ứng. Từ tách thủ công và tách cơ học đến xử lý laser không tiếp xúc, các công nghệ khác nhau phù hợp với các yêu cầu sản phẩm và kịch bản ứng dụng khác nhau.

Youngpool Technology tiếp tục tập trung vào các yêu cầu quy trình thực tế của sản xuất điện tử. Được xây dựng dựa trên laser nanosecond xanh 60W, quét điện kế độ chính xác cao, chế độ vận hành trực tuyến/ngoại tuyến kép và các chức năng hỗ trợ thông minh, Máy tách bảng mạch bằng laser LD-4 Máy tách bảng mạch cung cấp một tùy chọn quy trình mới cho việc tách PCB và PCBA chính xác.

Hướng tới tương lai, Youngpool Technology sẽ tiếp tục tập trung vào nhu cầu phát triển tự động hóa và thông minh của sản xuất điện tử. Thông qua các thiết bị và giải pháp được thiết kế để đáp ứng tốt hơn các yêu cầu sản xuất thực tế, chúng tôi mong muốn giúp các nhà sản xuất điện tử cải thiện khả năng thích ứng của quy trình và làm cho việc sản xuất điện tử trở nên đơn giản hơn.
