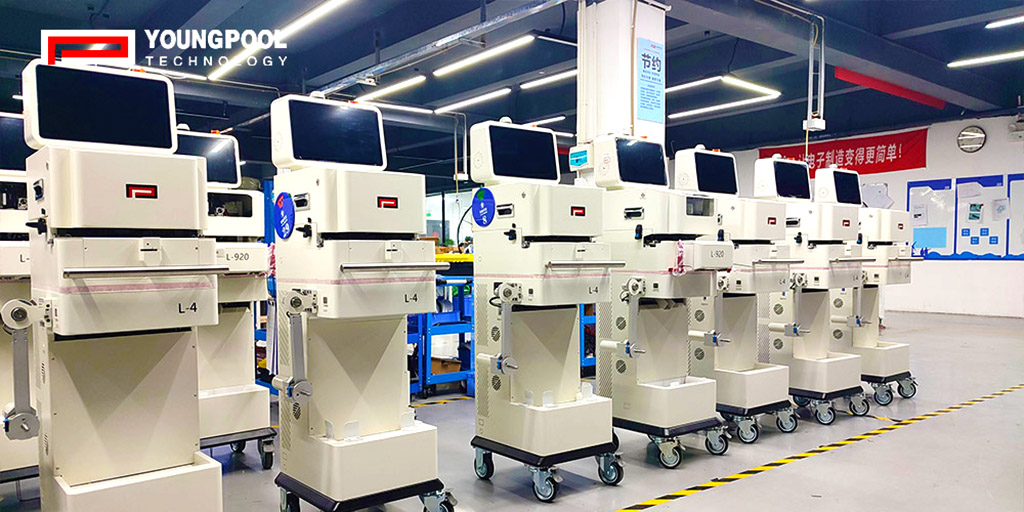

Trong thời đại lắp ráp SMT mật độ cao, các vấn đề như linh kiện không chính xác hoặc thiếu trong quá trình ghép nối có thể dễ dàng dẫn đến lỗi chất lượng ở cấp độ lô hàng. Hệ thống tùy chọn đo LCR của Youngpool Công nghệ ' Máy ghép nối tự động L-900 thiết lập biện pháp bảo vệ chất lượng đáng tin cậy cho quá trình ghép nối với tính năng độc đáo của nó “ chân biến thiên " thiết kế và kiến trúc chuyển động ba trục độc lập.

Các quy trình nối truyền thống chủ yếu tập trung vào kết nối vật lý của băng mang, thiếu sự xác minh hiệu quả các thành phần. đặc điểm điện. L-900 Máy ghép nối tự động ' Hệ thống đo lường S sử dụng cấu trúc trục X/Y/Z độc lập, tách biệt hoàn toàn với hệ thống cán màng và hệ thống thị giác. Điều này có nghĩa là quá trình đo lường không ảnh hưởng đến nhịp độ ghép nối, đồng thời đảm bảo độ ổn định của quá trình đo. Cơ chế chốt biến thiên tiên tiến tự động điều chỉnh khoảng cách đo lường theo kích thước linh kiện, có khả năng đo chính xác các linh kiện siêu nhỏ, nhỏ đến 01005 gói. Phương pháp đo tiếp xúc hai mặt đảm bảo tiếp xúc giữa đầu dò và điện cực đáng tin cậy, bao phủ phạm vi đo lường rộng. — từ 0 μ H đến 1000 H cho độ tự cảm, 0 pF đến 20 mF cho điện dung và 0 Ω đến 20 M Ω để kháng cự.

Trong vận hành thực tế, quy trình làm việc của hệ thống này đặc biệt đáng chú ý. Khi băng tải đến trạm đo, hệ thống trước tiên sẽ thực hiện định vị trực quan linh kiện. Sau đó, cơ cấu chốt biến thiên sẽ tự động điều chỉnh khoảng cách đầu dò. Với độ chính xác đo lường là ± Với độ chính xác 0,05%, ngay cả những sai lệch thông số nhỏ nhất cũng có thể được phát hiện. Đối với các linh kiện siêu nhỏ như 01005, tỷ lệ đạt yêu cầu kiểm tra vẫn trên 95%, đây là một bước đột phá đáng chú ý trong giai đoạn ghép nối.

Quan trọng hơn, hệ thống này được tích hợp sâu vào quy trình hàn nối. Người vận hành có thể thực hiện đồng thời các thao tác kiểm tra giá trị linh kiện, phát hiện cực tính và nhận dạng in lụa (tùy chọn) trong quá trình hàn nối. — đạt được một sự thật “ ghép nối và kiểm tra " Hoạt động một cửa. Khi phát hiện các chỉ số bất thường, hệ thống sẽ ngay lập tức kích hoạt báo động và tạm dừng quá trình ghép nối, ngăn chặn các linh kiện không đúng chuẩn xâm nhập vào dây chuyền sản xuất ngay từ đầu.

Khái niệm kiểm tra chuyển dịch về phía trước này — chuyển xác minh chất lượng sang giai đoạn nối — đặc biệt phù hợp cho các ứng dụng đòi hỏi độ tin cậy cao, chẳng hạn như thiết bị điện tử ô tô và thiết bị y tế. Nó không chỉ là một công cụ phát hiện mà còn là một sự chuyển đổi trong triết lý kiểm soát quy trình: thiết lập điểm kiểm tra chất lượng ngay từ khâu cấp liệu, giúp giảm đáng kể chi phí làm lại và kiểm tra sau khi đặt và hàn nóng chảy.

Trong quá trình theo đuổi mục tiêu sản xuất không lỗi, L-900 ' Hệ thống đo lường này đại diện cho một hướng đi mới trong công nghệ nối — phát triển từ kết nối băng đơn giản thành nền tảng xác minh vật liệu thông minh, cung cấp giải pháp mới cho quản lý chất lượng trong Sản xuất SMT .
